    手動閘閥Z41H_25 DN100解讀及性能參數

    [ 2024-09-13 ]
    更多相關產品點擊:閘閥

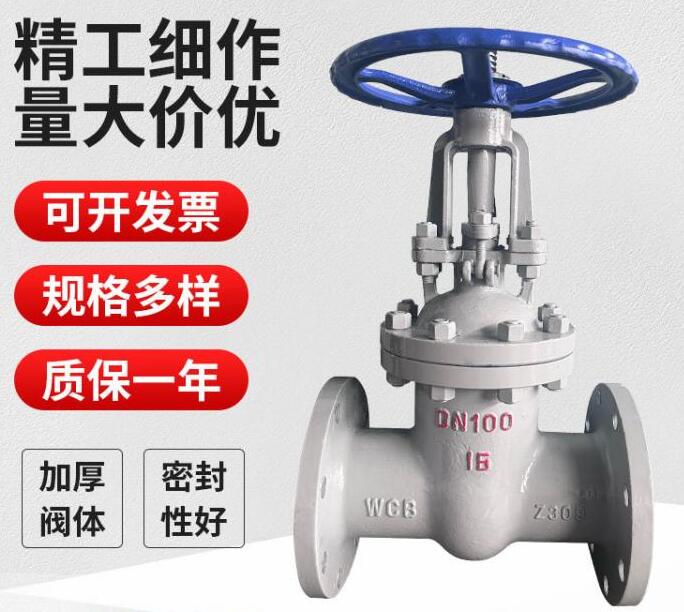

    ‌手動閘閥Z41H-25 DN100的解讀如下‌: ‌Z‌ 代表該閥門是閘閥。 ‌41H‌ 中的 ‌4‌ 代表閥門的連接方式是法蘭連接,‌1‌ 代表明桿,‌H‌ 代表硬密封。 ‌25‌ 代表閥門的壓力等級為25公斤壓力。 ‌DN100‌ 代表閥門的公稱通徑為100毫米。 這個型號的手動閘閥通常用于需要手動操作,通過法蘭連接方式安裝在管道上,具有明桿和硬密封的特點,適用于需要承受25公斤壓力等級的工況,并且其通徑為100毫米。這種閥門廣泛應用于各種工業管道系統中,包括自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等,作為調節和截流裝置使用。它的適用溫度范圍廣泛,從-20℃到425℃都能適用,并且可以根據不同的介質和工況條件選擇不同的材質,如鑄鋼、碳鋼等,以滿足特定的使用要求‌。
    閥

    公稱壓力或壓力級:PN1.0-16.0MPa、ANSI CLASS 150-300LB、JIS10-20K公稱通徑或口徑:DN10~1000、NPS 1/2 ~36"驅動方式:手動、傘齒輪傳動、氣動、電動、液動、氣液聯動、電液聯動閥體材料:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。由于閘閥具有許多優點,因此使用范圍很廣。通常DN≥50mm的管路作為切斷介質的裝置都選用閘閥,甚至在某些小口徑的管路上(如DN15~40mm),仍保留了一部分閘閥。

    手動閥
    閘閥的種類1)根據閘板的構造主要分為兩大類。①平行式閘閥--密封面與垂直中心線平行,即兩個密封面互相平行的閘閥。②楔式閘閥--密封面與垂直中心線成某種角度,即兩個密封面成楔形的閘閥。楔式閘閥中又有雙閘板、單閘板及彈性閘板之分。(1)根據閥桿的構造又分為兩大類。①明桿閘閥--閥桿螺母在閥蓋或支加上,開閉閘板時,用旋轉閥桿螺母來實現閥桿的升降。②暗桿閘閥--閥桿螺母在閥體內與介質直接接觸,開閉閘板時用旋轉閥桿來實現。

    閥門廠家
    Z41產品型號
    工稱壓力/PN
    工作壓力 / MPa
    適用溫度 / ℃
    適用介質

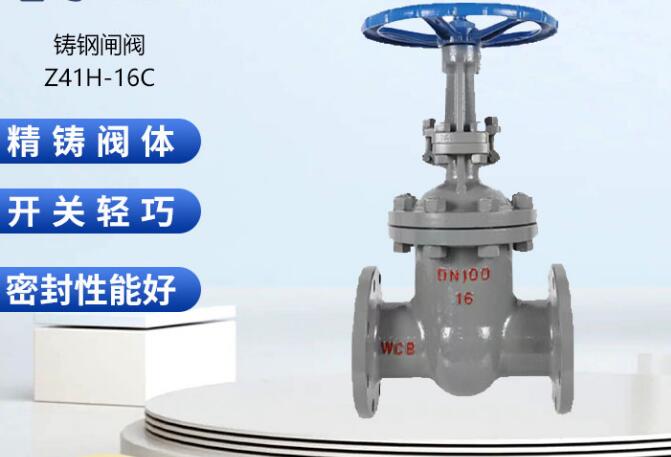

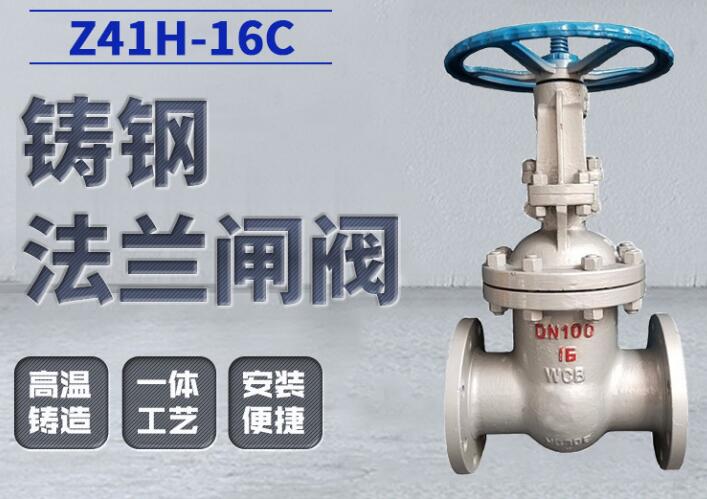

    Z41H-16C、25
    16、25
    1.6、2.5
    ≤ 425
    水、蒸汽、油品
    Z41Y-16C、25
    Z41W-16P、25P
    16、25
    1.6、2.5
    ≤ 150
    弱腐蝕性介質
    Z41Y-16P、25P
    Z41W-16R、25R
    Z41Y-16R、25R
    Z41Y-16I、25I
    ≤ 550
    油品、蒸汽
    Z41Y-16V、25V
    ≤ 570
    水、蒸汽、油品
    Z41H-40~200
    40~200
    4.0~20.0
    ≤ 425
    水、蒸汽、油品
    Z41H-40I~200I
    40~200
    4.0~20.0
    ≤ 550
    水、蒸汽、油品
    Z41H-40P~200P
    40~200
    4.0~20.0
    ≤ 200
    硝酸類
    Z41H-40R~200R
    40~200
    4.0~20.0
    ≤ 200
    硝酸類

    型號
    材料
    閥體、閥蓋
    閥桿
    密封面
    填料
    Z41H-16C、25
    碳素鋼
    鉻不銹鋼
    堆焊鐵基合金
    石棉石墨或柔性石墨
    Z41Y-16C、25
    堆焊硬質合金
    Z41W-16P、25P
    鉻鎳鈦不銹鋼
    鉻鎳鈦不銹鋼
    本體材料
    石棉石墨或柔性石墨
    Z41Y-16P、25P
    堆焊硬質合金
    Z41W-16R、25R
    鉻鎳鉬鈦不銹鋼
    鉻鎳鉬鈦不銹鋼
    本體材料
    Z41Y-16R、25R
    堆焊硬質合金
    Z41Y-16I、25I
    鉻鉬合金鋼
    鉻鉬合金鋼
    堆焊硬質合金
    Z41Y-16V、25V
    鉻鉬釩鋼
    鉻鉬釩鋼
    堆焊硬質合金
    柔性石墨
    Z41H-40~200
    碳鋼
    鉻不銹鋼
    碳鋼+Cr13或硬質合金
    柔性石墨
    Z41H-40I~200I
    鉻鉬鋼
    合金鋼
    合金鋼+硬質合金
    柔性石墨
    Z41H-40P~200P
    鉻鎳鈦鋼
    不銹鋼
    不銹鋼或不銹鋼+硬質合金
    柔性石墨
    Z41H-40R~200R
    鉻鎳鉬鈦鋼
    不銹鋼
    不銹鋼或不銹鋼+硬質合金
    柔性石墨

    Z41H、Z41Y、Z41W(PN25)閘閥尺寸

    DN

    L

    D

    D1

    D2

    b

    f

    z×ød

    H

    D0

    重量 / kg

    15

    130

    95

    65

    45

    16

    2

    4×ø14

    175

    200

    4

    20

    150

    105

    75

    55

    16

    2

    4×ø14

    180

    200

    5

    25

    160

    115

    85

    65

    16

    2

    4×ø14

    210

    220

    6

    32

    180

    135

    100

    78

    18

    2

    4×ø18

    210

    220

    7

    40

    200

    145

    110

    85

    18

    3

    4×ø18

    350

    220

    18

    50

    250

    160

    125

    100

    20

    3

    4×ø18

    358

    250

    25

    65

    265

    180

    145

    120

    22

    3

    8×ø18

    373

    280

    35

    80

    280

    195

    160

    135

    22

    3

    8×ø18

    435

    300

    50

    100

    300

    230

    190

    160

    24

    3

    8×ø23

    500

    350

    65

    125

    325

    270

    220

    188

    28

    3

    8×ø25

    614

    400

    100

    150

    350

    300

    250

    218

    30

    3

    8×ø25

    674

    450

    135

    200

    400

    360

    310

    278

    34

    3

    12×ø25

    818

    500

    180

    250

    450

    425

    370

    332

    36

    3

    12×ø30

    969

    550

    207

    300

    500

    485

    430

    390

    40

    4

    16×ø30

    530

    560

    400

    350

    550

    550

    490

    448

    44

    4

    16×ø34

    1280

    640

    631

    400

    600

    610

    550

    505

    48

    4

    16×ø34

    1450

    640

    900

    450

    650

    660

    600

    555

    50

    4

    20×ø34

    1541

    720

    1013

    500

    700

    730

    660

    610

    52

    4

    20×ø41

    1676

    720

    1166

    600

    800

    840

    770

    718

    56

    5

    20×ø41

    1874

    800

    1258

    700

    900

    955

    875

    815

    60

    5

    24×ø48

    2280

    850

    800

    1000

    1070

    990

    930

    64

    5

    24×ø48

    2420

    900
